【JavaScript】オブジェクトを回転させる【ゲーム制作】

キャンバス上に矢印を描画して、常にマウスポインタの方に向けさせる。つまり、矢印はその場で回転する。

ArrowクラスとRotateクラス
三角関数について
角度とラジアン
JavaScriptの座標系と角度の測定方法
サイン（正弦）とアークサイン
コサイン（余弦）とアークコサイン
タンジェント（正接）とアークタンジェント
Math.atan2()で矢印を回転

ArrowクラスとRotateクラス

まず、矢印を描画するArrowクラスを作成。

/**
 * arrow.js
 * 矢印の作成と描画
 */
export class Arrow {
	constructor(parent = undefined, x = 0, y = 0) {
		if (parent !== undefined) {
			this._parent = parent;
		}
		this._x = x;
		this._y = y;
		this._color = "#ffff00";
		this._rotation = 0;

		this._init();
	}

	//////////////////////////////////
	// Private and protected
	//////////////////////////////////

	_init() {
		if (this._parent !== undefined) {
			this._ctx = this._parent;
		}
		this.draw();
	}

	//////////////////////////////////
	// Public
	//////////////////////////////////

	draw() {
		// 現在の描画状態を保存
		this._ctx.save();
		// コンテキストの座標を変更し、キャンバス中央に移動
		this._ctx.translate(this._x, this._y);
		// ②コンテキストの角度をラジアン値で指定
		this._ctx.rotate(this._rotation);

		this._ctx.fillStyle = this._color;
		this._ctx.beginPath();
		this._ctx.moveTo(-50, -25);
		this._ctx.lineTo(0, -25);
		this._ctx.lineTo(0, -50);
		this._ctx.lineTo(50, 0);
		this._ctx.lineTo(0, 50);
		this._ctx.lineTo(0, 25);
		this._ctx.lineTo(-50, 25);
		this._ctx.lineTo(-50, -25);
		this._ctx.closePath();
		this._ctx.fill();
		this._ctx.stroke();

		// save()で保存した描画状態を復元
		// 変形情報(translate、rotate)を変更前に戻している
		this._ctx.restore();
	}

	//////////////////////////////////
	// Getters/Setters
	//////////////////////////////////

	get x() {
		return this._x;
	}
	set x(x) {
		this._x = x;
	}

	get y() {
		return this._y;
	}
	set y(y) {
		this._y = y;
	}

	get rotation() {
		return this._rotation;
	}
	set rotation(rotation) {
		this._rotation = rotation;
	}
}

rotate.jsは、キャンバス上をマウスポインタが動く度にmousemoveイベントを実行。ハンドラ内で回転させる角度の計算し、その結果を元に矢印の再描画を行う。

import { Arrow } from "./arrow.js";

/**
 * rotate.js
 * 回転処理を担当
 */
class Rotate {
	constructor() {
		this._cvs = document.getElementById('canvas');
		this._ctx = this._cvs.getContext('2d');
		this._arrow;
		this._cvs.addEventListener('mousemove', this._onMouseMove.bind(this));

		this._init();
	}

	//////////////////////////////////
	// Private and protected
	//////////////////////////////////

	_init() {
		this._cvs.style.backgroundColor = "#ccc";
		this._arrow = new Arrow(this._ctx, this._cvs.width / 2, this._cvs.height / 2);
	}

	//////////////////////////////////
	// Handlers
	//////////////////////////////////

	_onMouseMove(e) {
		this._ctx.clearRect(0, 0, this._cvs.width, this._cvs.height);

		let dx = e.clientX - this._arrow.x;
		let dy = e.clientY - this._arrow.y;

		// ①角度(ラジアン単位)を求める
		this._arrow.rotation = Math.atan2(dy, dx);
		this._arrow.draw();
	}
}

let run = new Rotate();

回転処理は三角関数を使い実装している。そのため、まず三角関数の簡単な説明から行う。

三角関数について

まず、直角三角形のそれぞれの箇所の名称。直角三角形では直角（90度の部分）の反対側にある辺を斜辺と呼ぶ。3つの辺で最も長い辺。

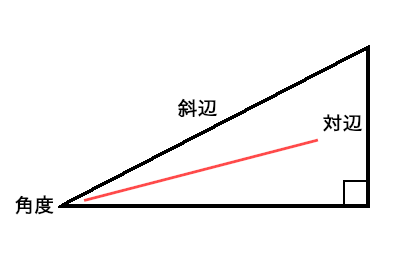

ある角度の反対側にある辺を対辺と呼ぶ。どの角度を選んだかで対辺は変化する。上図の場合、左下の角度から見れば対辺は右の縦の辺。

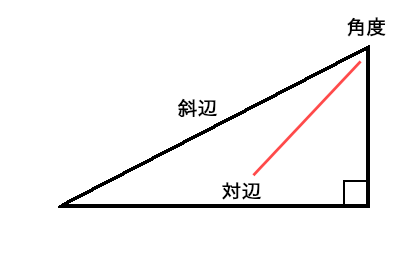

右上の角度から見れば下の横の辺。

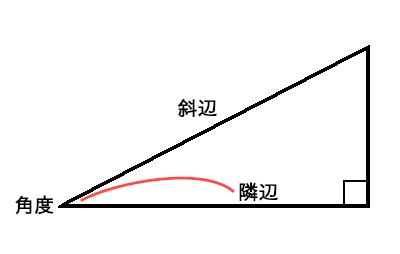

ある角度に接している斜辺以外の辺を隣辺と呼ぶ。どの角度を選んだかで隣辺は変化する。上図の場合、左下の角度から見れば隣辺は下の横の辺。

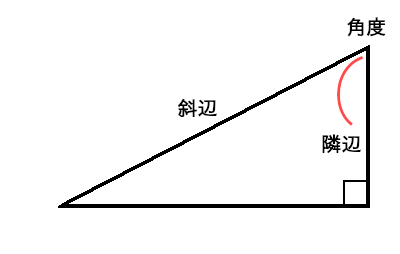

右上の角度から見れば右の縦の辺。

角度とラジアン

ラジアン（弧度法）についてここでは詳解しないが、プログラミングでは度よりラジアンが使われる。度をラジアンに変換、またラジアンを度に変換する式は以下。Math.PIは円周率（π）のこと。

ラジアン = 度 * Math.PI / 180;
度 = ラジアン * 180 / Math.PI;

JavaScriptの座標系と角度の測定方法

説明を進める前に、以下の知識を覚えておく必要がある。

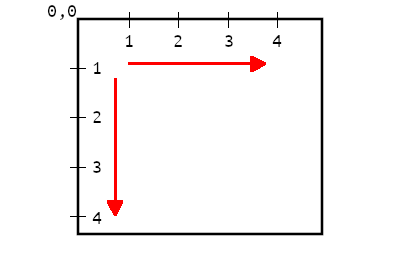

JavaScriptの座標系は左上隅を(0,0)とし、X値は右に行くほど増え（正）、左に行くほど減り（負）、Y値は下へ行くほど増え（正）、上に行くほど減る（負）。

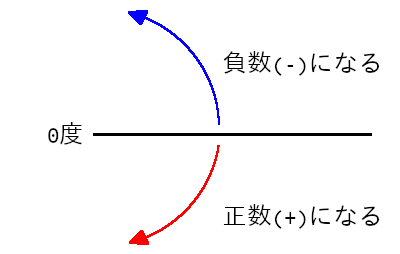

角度の測定は0度をX軸方向に伸びる直線として表され、そこから正の値は時計回り、負の値は反時計回りに計測される。

サイン（正弦）とアークサイン

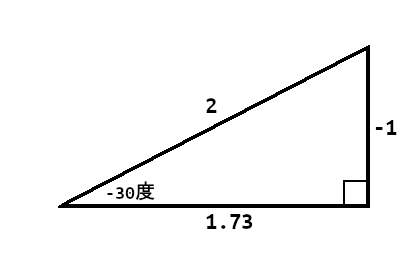

サインは、ある角度の対辺の斜辺に対する比率を表す。対辺 ÷ 斜辺。Math.sin(角度)で取得できる。角度はラジアン単位で渡す。

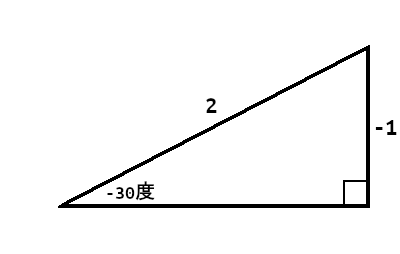

JavaScriptではY軸は上に行くと負の値になり、角度は反時計回りでは負の値になる。そのため、上図では角度と対辺の値は負の値になっている。

仮に上図の三角形の左下の角度が30度なら、Math.sin(-30 * Math.PI / 180)で約-0.5が返ってくる。これは上図の三角形の対辺と斜辺の比率が1対2、つまり-1/2で少数に直すと-0.5だからだ。2進数で計算するコンピュータは0.4999…と表示されるが、誤差は非常に小さく無視して大丈夫。

アークサインはサインの逆で、比率（対辺と斜辺の）を渡すと角度をラジアン単位で返す。Math.asin(比率)。

コサイン（余弦）とアークコサイン

コサインは、ある角度の隣辺の斜辺に対する比率を表す。隣辺 ÷ 斜辺。Math.cos(角度)で取得できる。角度はラジアン単位で渡す。

上画像の場合、Math.cos(-30 * Math.PI / 180)で、約0.866が返ってくる。隣辺は1.73で1.73/2だからだ。

アークコサインはコサインの逆で、比率（隣辺と斜辺の）を渡すと角度をラジアン単位で返す。Math.acos(比率)。

タンジェント（正接）とアークタンジェント

タンジェントは、ある角度の対辺の隣辺に対する比率を表す。対辺 ÷ 隣辺。Math.tan(角度)で取得できる。角度はラジアン単位で渡す。

上画像の場合、Math.tan(-30 * Math.PI / 180)で、約-0.577が返ってくる。

アークタンジェントはタンジェントの逆で、比率（対辺と隣辺の）を渡すと角度をラジアン単位で返す。Math.atan(比率)。しかし、Math.atan()には問題がある。

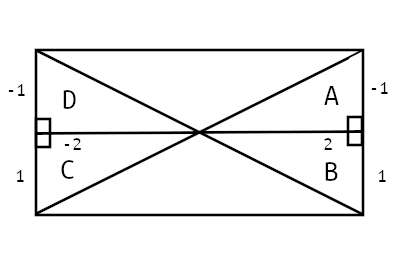

上図では4つの三角形があり、中央の角度は全て約26.57度。AとBのX値は正の値、CとDは負の値を持つ。さらに AとDのY値は負の値、BとCは正の値を持つ。各それぞれのタンジェント（対辺の隣辺に対する比率）は、

A：-0.5
B：0.5
C：-0.5
D：0.5

となる。Math.atan()で角度を求めようと、0.5や-0.5を渡した場合、BとD、AとC、どちらの三角形のことなのか判別できない。その対策としてJavaScriptではもう一つのMath.atan2()が提供されている。

Math.atan()は比率を渡すと角度をラジアン単位で返したが、Math.atan2()は対辺の長さと隣辺の長さの2つの引数を元に角度をラジアン単位で返す。

Math.atan2(対辺の長さ, 隣辺の長さ);

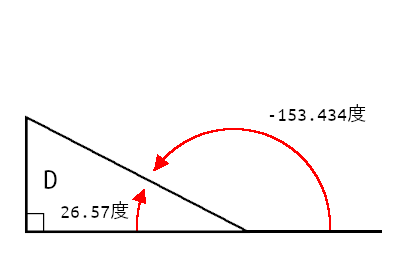

三角形BとDはMath.atan() * 180 / Math.PIでは共に26.56度だが、Math.atan2() * 180 / Math.PIでは以下のように区別がつく。

B：26.56度
D：-153.43度

三角形Dが-153.43度なのは、「JavaScriptの座標系と角度の測定方法」での説明を参照。

Math.atan2()で矢印を回転

rotate.jsのコード①が回転処理を行っている部分。Math.atan2()にマウスカーソスのX座標、Y座標を渡して、角度のラジアン単位を受け取る。角度をthis._arrowオブジェクトのrotationに渡し、draw()を呼ぶ。

draw()内では変更された角度を元に（arrow.jsのコード②）、Canvas上の矢印が再描画される。これをマウスカーソルが動く度に繰り返している。

index.htmlが以下。

<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml">
<head>
<meta http-equiv="Content-Type" content="text/html; charset=UTF-8">
<title>オブジェクトの回転</title>
</head>
<body>
<canvas id="canvas" width="400" height="400"></canvas>
</body>
<script type="module" src="./rotate.js"></script>
</html>
